Manometr do próby szczelności gazu: jak wybrać odpowiedni model do instalacji

Manometr do próby szczelności gazu to precyzyjne urządzenie mierzące ciśnienie. Umożliwia wykrycie nieszczelności instalacji gazowej dzięki dokładnym wskazaniom. Wykonywany z trwałych materiałów, często z gumową osłoną, chroni przed uszkodzeniami mechanicznymi. Ważny w serwisie i konserwacji.

Sprawdzanie szczelności instalacji gazowej to ważny etap w czasie montażu, konserwacji lub modernizacji układów przesyłowych.

Kiedy decydujemy się na zakup przyrządu pomiarowego do sprawdzania szczelności instalacji gazowej, sprawdźmy parę ważnych elementów.

Przede wszystkim ważna jest dokładność wskazań manometru, która powinna wynosić co najmniej 0,5% zakresu pomiarowego. Taki poziom precyzji pozwala wykryć nawet najmniejsze odchylenia ciśnienia, które mogą świadczyć o nieszczelnościach. Można także sprawdzić, czy dany model przystosowany jest do współpracy z gazem ziemnym, propanem lub innymi mediami stosowanymi w Twojej instalacji. Nie każdy manometr nadaje się do pracy z agresywnymi substancjami, dlatego należy upewnić się, że materiał, z którego wykonane są elementy mające kontakt z gazem, jest odporny na jego działanie. Innym ważnym elementem jest zakres pomiarowy manometru.

Zbyt niski zakres może prowadzić do uszkodzenia urządzenia w czasie prób wysokociśnieniowych, jednak zbyt wysoki uniemożliwi precyzyjne wykrycie niewielkich spadków ciśnienia.

Najczęściej spotykanym rozwiązaniem są manometry, które umożliwiają pomiar w zakresie od -1 do 1,6 bar, ale końcowy dobranie zależy od specyfiki instalacji. Nie bez znaczenia jest także budowa i przydatność urządzenia. Często producenci wyposażają swoje manometry w cyfrowe wyświetlacze, które ułatwiają odczyt i wyeliminowują błędy wynikające z interpretacji wskazań zegara analogowego. Można także spojrzeć na obecność dodatkowych funkcji, np. automatyczne zerowanie czy pamięć wyników, które mogą usprawnić przeprowadzanie testów.

Poniższa tabela przedstawia zestawienie trzech powszechnych modeli manometrów do próby szczelności gazu:

Model	Zakres pomiarowy	Dokładność	Typ	Cena (ok. wskazanie)
Manometr cyfrowy X	-1 do 2 bar	±0,2%	Elektroniczny	Średnia
Manometr analogowy Y	0 do 1,6 bar	±0,5%	Mechaniczny	Niska
Manometr cyfrowy Z	-0,5 do 3 bar	±0,1%	Elektroniczny	Wysoka

Jeśli zależy Ci na maksymalnej precyzji i nowoczesnym podejściu, prawdopodobnie zdecydujesz się na model cyfrowy z szerokim zakresem pomiarowym.

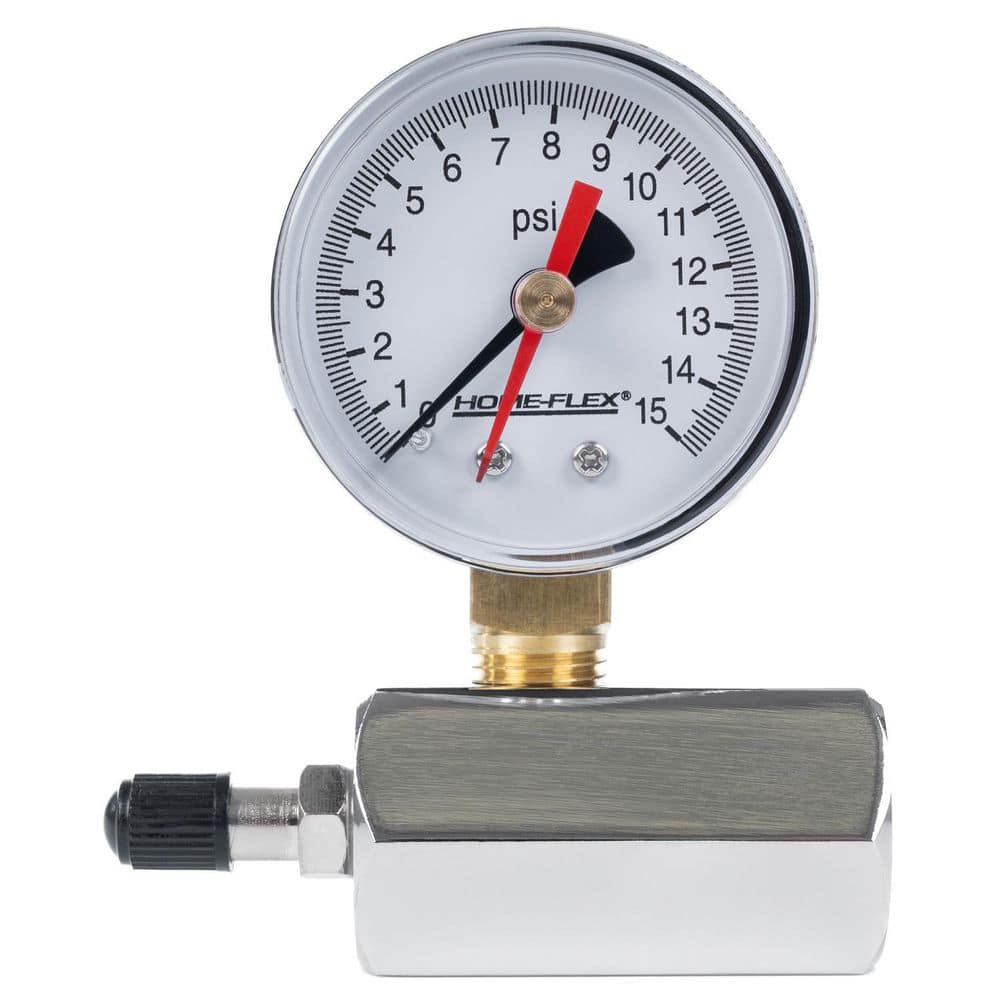

Z kolei w przypadku prostych instalacji, gdzie potrzebna jest solidna i trwała konstrukcja, lepszym wyborem może być klasyczny manometr analogowy.

Tylko że nieprawidłowo dobrany manometr może prowadzić do błędnej diagnozy szczelności? To jeden z głównych powodów, dla których można inwestować w wysokiej jakości urządzenia od dobrych producentów. Jak wybrać odpowiedni manometr do próby szczelności gazu? Próba szczelności gazu to ważny etap w czasie prac instalacyjnych i konserwacyjnych. Bezpieczeństwo użytkowników oraz prawidłowe działanie systemu zależą od dokładnej diagnozy. Dlatego dobranie dobrego manometru nie może być przypadkowy. Jak zatem dobrać sprzęt dający precyzję i niezawodność?

Czym kierować się przy doborze manometru do kontroli szczelności instalacji gazowej?

Podstawowym kryterium jest zakres ciśnienia roboczego, który powinien pokrywać się ze specyfiką instalacji.

Na rynku mamy manometry o różnych zakresach, np. 0-1,6 bar, 0-4 bar lub 0-25 bar. Ważne jest, by dobrany model miał wystarczającą dokładność pomiaru – zalecane są klasy 0,6 lub 1.0, które umożliwiają minimalny błąd pomiarowy nieprzekraczający 0,6-1% zakresu.

Nie bez znaczenia pozostaje także materiał wykonania. Manometry do gazów agresywnych (np. LPG, propan-butan) powinny być wykonane ze stali nierdzewnej lub mosiądzu zabezpieczonego antykorozyjnie. Ważne jest też sprawdzenie, czy urządzenie posiada odpowiednie certyfikaty, np. CE, ATEX lub TÜV, co potwierdza jego przydatność w instalacjach gazowych.

Częstotliwość kalibracji a żywotność manometru

Precyzyjny pomiar to także sprawa częstej kalibracji. Nawet najlepszy manometr traci dokładność z czasem. Według normy PN-EN ISO 9001, kalibracja powinna być przeprowadzana co 12 miesięcy, a w profesjonalnych firmach instalacyjnych – nawet co 6 miesięcy. Można zainwestować w urządzenia z możliwością szybkiej weryfikacji kalibracyjnej lub te, które są wyposażone w pamięć pomiarów, ułatwiając dokumentację prac.

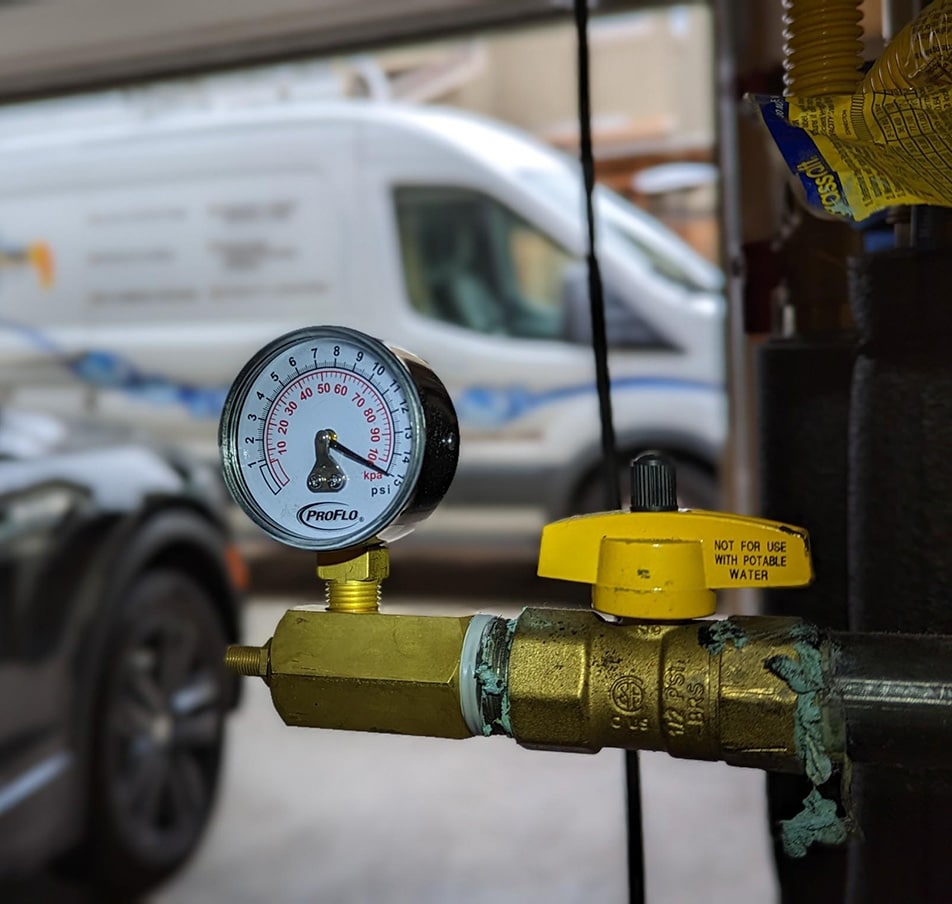

Proces wyboru ułatwiają także adaptery i złączki kompatybilne z danym typem gazu – nie zapominaj o ich jakości, gdyż nieszczelności mogą powstać już na etapie montażu. Na rynku mamy modele z gwintami G1/4, G1/8 czy NPT, dlatego przed zakupem należy sprawdzić, czy narzędzie będzie kompatybilne z instalacją.

Czy cena łączy się z jakością?

Tani manometr z hipermarketu często prowadzi do kosztownych napraw lub wypadków.

Profesjonalne modele, mimo wyższej ceny sięgającej nawet 500-1000 zł, zwracają się przez długą żywotność i bezpieczeństwo. Można więc sprawdzić zakup markowego sprzętu renomowanych producentów, np. WIKA, Testo czy Fluke, które to 2-5 lat gwarancji i pełną dokumentację techniczną.

Bezpieczne testowanie szczelności instalacji gazowych – podstawowe normy i metody kontroli

Testowanie szczelności instalacji gazowych jest obowiązkowym etapem w czasie montażu, modernizacji lub okresowych przeglądów systemów gazowych. Niedopełnienie procedur bezpieczeństwa może prowadzić do groźnych awarii, np. uwolnienie gazu lub wybuch. Teraz omówiono obowiązujące przepisy, metody kontroli szczelności oraz przydatne aspekty ich stosowania, aby zapewnić pełne bezpieczeństwo użytkowników.

Które normy regulują badanie szczelności instalacji gazowych?

Podstawowym aktem prawnym w Polsce jest rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków. Określa ono wymagania dotyczące instalacji gazowych w budynkach mieszkalnych, usługowych oraz przemysłowych.

Innym ważnym dokumentem jest PN-EN 1775:2009, która precyzuje metody testowania szczelności pod względem ciśnieniowym. Można także spojrzeć na normy techniczne, takie jak Dz.U. 2021.0.173, które określają częstotliwość kontroli oraz kwalifikacje personelu wykonującego pomiary. Oprócz polskich regulacjiinstalacje gazowe muszą spełniać także wymagania europejskich dyrektyw, w tym Dyrektywy Parlamentu Europejskiego i Rady 2014/68/UE dotyczącej urządzeń ciśnieniowych.

Rodzaj instalacji	Metoda badania	Ciśnienie próbne	Częstotliwość kontroli
Instalacje w budynkach mieszkalnych	Manometryczna (suchość)	1,5-krotność ciśnienia roboczego	Co 5 lat
Instalacje przemysłowe	Manometryczna lub gazem znacznikowym	2-krotność ciśnienia roboczego	Co 1-3 lata (zależnie warunków)
Rurociągi przesyłowe	Ultradźwiękowa + gaz znacznikowy	Zależne od średnicy rury	Co 5-10 lat

Ważną kwestią jest także wykazywanie kompetencji przez osoby wykonujące badania. Osoba przeprowadzająca test szczelności instalacji gazowej musi mieć odpowiednie uprawnienia. Zgodnie z przepisami, wymaga się ukończenia szkoleń potwierdzonych certyfikatami Instytutu Techniki Budowlanej lub innych akredytowanych jednostek.

Podstawowe maszyny i narzędzia używane w czasie kontroli to:

• Manometry cyfrowe o wysokiej precyzji;
• Detektory gazu (elektroniczne i półprzewodnikowe);
• Testery ciśnieniowe zgodne z normami PN-EN;
• Urządzenia do badania gazem znacznikowym (śladowym).

Należy wiedzieć, że każde badanie powinno być udokumentowane w protokole kontroli, który powinien zawierać dane pomiarowe, datę, miejsce kontroli oraz podpisy osób odpowiedzialnych.

Dokumentacja ta jest wymagana m.in. w czasie odbioru instalacji przez służby techniczne lub firmy gazownicze.

Jakie kroki należy podjąć przed przystąpieniem do testów szczelności?

Przed rozpoczęciem testowaniainstalacje gazowe należy odpowiednio przygotować. Należy wymontować urządzenia gazowe, takie jak piece, kotły lub podgrzewacze, aby zapewnić swobodny dostęp do odcinków rurociągów. Wszelkie ubytki armatury, złączek lub rur powinny być bezzwłocznie naprawione przed rozpoczęciem badania. Najważniejszym elementem przygotowania jest też wyłącznie wentylacja pomieszczeń, aby zminimalizować ryzyko nagromadzenia gazu w czasie testów. Także, należy sprawdzić stan techniczny używanych przyrządów pomiarowych – muszą one mieć ważne certyfikaty kalibracji.

Zgodność z normami i ścisłe przestrzeganie procedur to fundament bezpieczeństwa instalacji gazowych. Zaniedbania naruszają prawo, ale stwarzają realne zagrożenie dla zdrowia oraz życia użytkowników budynków.

Jeśli planujesz modernizację lub budowę instalacji gazowej, zapamiętaj, aby zlecić wykonanie testów szczelności wykwalifikowanej i certyfikowanej firmie.

Często zadawane pytania o testy szczelności instalacji gazowych

Czy test szczelności instalacji gazowej jest obowiązkowy?

Nie, badanie powinno być wykonywane przez osoby posiadające odpowiednie uprawnienia oraz certyfikaty. Samodzielne testy, szczególnie przy użyciu niedobrego sprzętu, mogą zagrażać bezpieczeństwu.

Jak często przeprowadzać kalibrację manometru gazowego? Najważniejsze wytyczne

Kalibracja manometru gazowego to ważny proces dający dokładność pomiarów ciśnienia. Użytkownicy urządzeń pomiarowych często zastanawiają się, jak często należy ją przeprowadzać, aby zaspokoić normy bezpieczeństwa i jakości.

Częstotliwość kalibracji zależy od kilku elementów, w tym od przeznaczenia przyrządu, warunków eksploatacji oraz wymagań prawnych. Dla manometrów gazowych stosowanych w przemyśle chemicznym, energetycznym czy gazownictwie, poleca się kalibrację co najmniej raz na rok. Dla urządzeń używanych w mniej wymagających środowiskach, np. kotłownie czy systemy grzewcze, okres ten może zostać wydłużony do 2-3 lat. Ważne jest jednak, aby pamiętać o zagrożeniach związanych z rozregulowaniem się przyrządu – nawet niewielkie odchyłki mogą prowadzić do błędnych odczytów i poważnych konsekwencji.

Czynniki wpływające na częstotliwość kalibracji

Do najważniejszych elementów, które należy wziąć pod uwagę, należą: intensywność użytkowania, narażenie na ekstremalne temperatury, wibracje oraz kontakt z agresywnymi mediami.

Manometry narażone na częste wahania ciśnienia powinny być kalibrowane częściej niż te pracujące w stabilnych warunkach. Tak samo, normy takie jak ISO 9001 czy dyrektywy Unii Europejskiej nakładają obowiązek częstej weryfikacji przyrządów pomiarowych, co sprawia, że kalibracja trzymiesięczna staje się standardem w wielu branżach.

Należy także pamiętać, że kalibracja nie jest jednorazowym działaniem – powinna być traktowana jako część szerszego zarządzania jakością pomiarową. Można zainwestować w kalibrację akredytowaną przez laboratoria wzorcujące, co daje zgodność z międzynarodowymi standardami i eliminuje wątpliwości co do wiarygodności wyników.
